在機械加工中,鉸刀是機械加工中擴孔精修尤為常用的一種數控刀具。那么它的精度到底是多少呢？下面刀父精工就來告訴你鉸刀與孔的精度常識。
鉸刀的精度等級有兩種一種是新標準,另一種是舊的標準。
舊標準D級最精密，等級關系：D級>D4級>D5級，新標準H7級最精密H7級>H8級>H9級。
由于現在大多數都是采用新的標準所以為大家展示新標準的公差等級表。
孔的硬質合金鉸刀刃徑精度公差等級表如下表：
|
直徑范圍 |
極限偏差 |
||
|
|
H7 |
H8 |
H9 |
|
0>5.3 |
按照非標孔公式來計算 |
||
|
5.3>6 |
+0.012 +0.007 |
+0.018 +0.001 |
+0.030 +0.019 |
|
6>10 |
+0.015 +0.009 |
+0.022 +0.014 |
+0.036 +0.023 |
|
10>18 |
+0.018 +0.011 |
+0.027 +0.017 |
+0.043 +0.027 |
|
18>30 |
+0.021 +0.013 |
+0.033 +0.021 |
+0.033 +0.021 |
|
30>40 |
+0.025 +0.016 |
+0.039 +0.025 |
+0.062 +0.040 |
|
>40 |
按照非標孔公式來計算 |
||
高速鋼鉸刀刃徑精度公差等級表如下表：
|
直徑范圍 |
極限偏差 |
||
|
|
H7 |
H8 |
H9 |
|
0>5.3 |
按照非標孔公式來計算 |
||
|
5.3>6 |
+0.010 +0.005 |
+0.015 +0.008 |
+0.025 +0.014 |
|
6>10 |
+0.012 +0.006 |
+0.018 +0.010 |
+0.030 +0.017 |
|
10>18 |
+0.015 +0.008 |
+0.022 +0.012 |
+0.036 +0.020 |
|
18>30 |
+0.017 +0.009 |
+0.028 +0.016 |
+0.044 +0.025 |
|
30>50 |
+0.021 +0.012 |
+0.033 +0.019 |
+0.052 +0.030 |
|
50>80 |
+0.025 +0.014 |
+0.039 +0.022 |
+0.062 +0.036 |
|
80>100 |
+0.029 +0.016 |
+0.045 +0.026 |
+0.073 +0.042 |
|
>100 |
按照非標孔公式來計算 |
||
以上為鉸刀實用工具手冊里絞刀精度以及孔徑范圍，如有錯誤請指出謝謝。
關于非標孔加工鉸刀的刃徑計算方法如下：
設定加工孔的上偏差與下偏差為：ES和EI
鉸刀刃徑的上偏差與下偏差為：es和ei
那么鉸刀的刃徑公差可得
es=2/3（ES-EI）+EI
ei=es- 1/4(ES-EI)
孔的基本公差可查標準公差表。

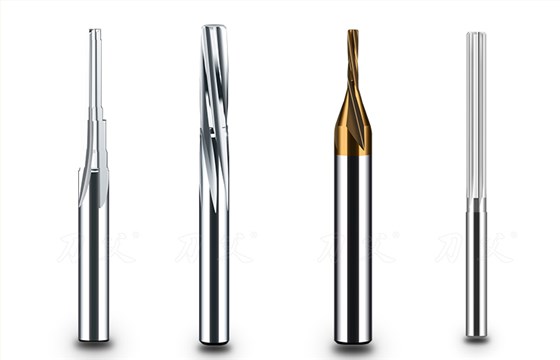

常見鉸刀圖片樣式螺旋鉸刀與直柄鉸刀。
按照材質劃分有硬質合金鉸刀與高速鋼鉸刀兩種。
|
臺階直刃鉸刀 |
直柄螺旋鉸刀 |
涂層螺旋鉸刀 |
直柄直刃鉸刀 |
版權：本文為刀父精工原創文章,轉載需注明出處：m.encun.com.cn
